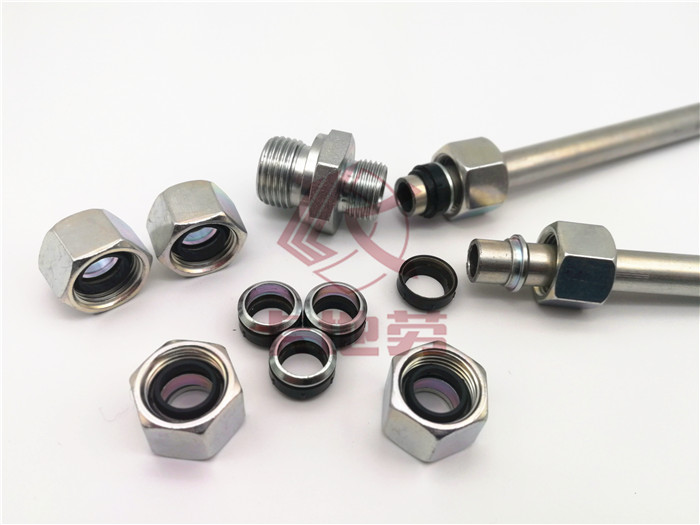

卡套式管接头的组成部分 卡套式管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上刺进接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，构成有用密封。 双卡套接头具有衔接牢靠、耐压能力高、耐温性，密封性和反复性好、装置检修方便、作业安全可靠等特色。 双卡套接头的作业原理是将钢管刺进卡套内，运用卡套螺母锁紧，冲突卡套，切入管子而密封。它与钢管衔接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不小心带来的坏处。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的衔接件。适用于油、气、水等管路衔接。 卡套式管接头的预装步骤 ①预装是卡套式管接头的重要环节，直接影响到密封的可靠性。一般需求专用的预器，管径小的接头能够在台钳上进行预装。卡套式管接头主要有卡套式直通管接头、卡套式端 直通接通头、卡套式三通管接头等型式。即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，成果就会形成泄漏，而此问题往往被忽视。正确的做法是，管子一端 用什么样的接头体衔接，对应的衔接端则用相同类型的接头预装，这样能大极限地避免出现泄漏问题。 ②管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再运用。 ③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会形成密封失效。 ④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不该有显着变形。在进行管路衔接时，再按规定的拧紧力安装。ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm 的为450n。如果在预装时卡套变形严峻，会失掉密封效果。

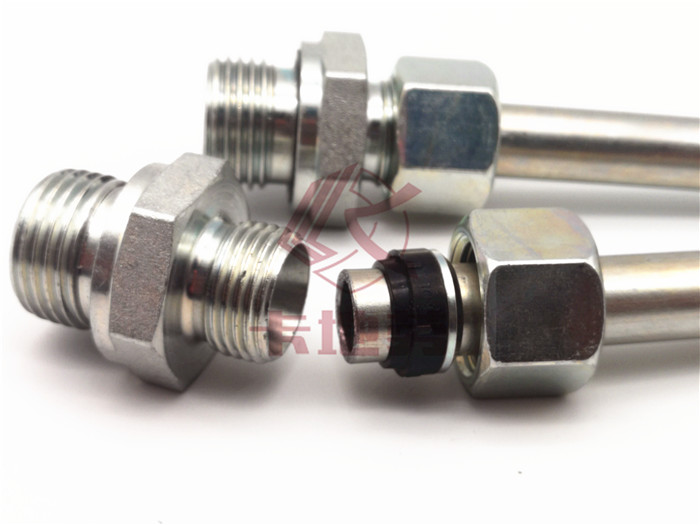

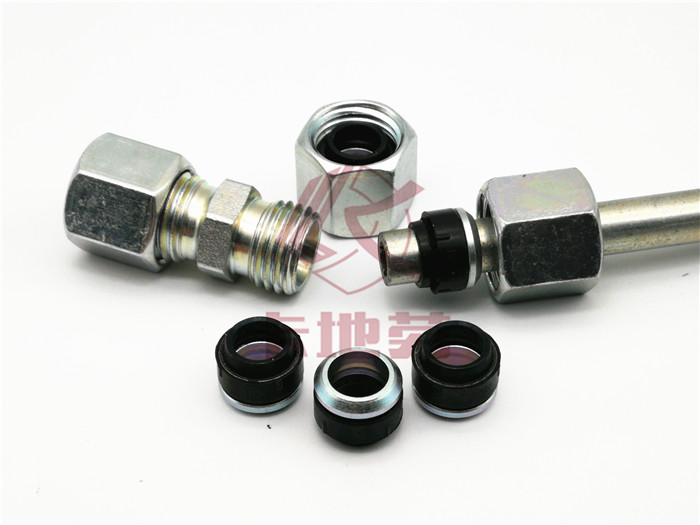

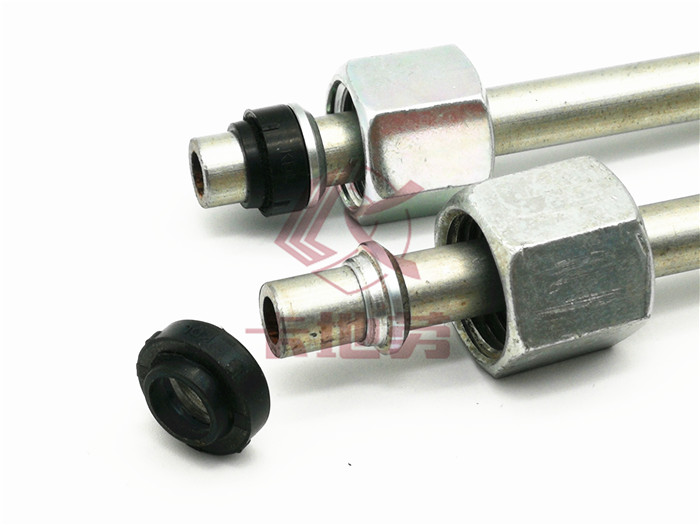

【查看】EO2型功能螺母卡套的形式许多，卡套是在内圆一端具有锋利刃口的金属环。联接时先把接头体旋入液压元件的接口，然后把接收放入接头体顶紧 ，再用螺母把卡套压紧。在压紧过程中，卡套的刃口便切入接收的外表面，构成密封面， 一同卡套发生变形而拱起，与接头体的内锥面接触而构成球形密封面。卡套刃口能否切入油管，是联接和密封的要害，否则在作业中有或许 发生油管拔脱事端。 EO2型功能螺母卡套自诞生至今已阅历了多次改进与展开，８０年代首要结构特点是选用渐进式多刃卡套，包括两片渐进作业刀刃，一个止动边和喇叭形状的环尾，大大提高了接头的交变抗弯强度和抗拉出强度，止动边则指明了装置到位点，然后提高了装置的牢靠性。到了９０年代卡套式管接头又将卡套传统的刚性密封改为更为牢靠的弹性密封，一同选用定位环使卡套在定位环内精确定位，接头不需要预装，不只提高了装置的牢靠性，并且降低了装置难度，提高了装置效率。
【查看】EO2型功能螺母卡套安装时会比较常见出现的问题： 1、EO2型功能螺母卡套街头漏气的原因 一般螺母卡套会由于为连接至顶部棱角边会导致其接入不够形成密封线，或者没有安装要求进行安装导致螺旋超过指定圈数，或者安装时倾斜导致螺母卡套切入不均匀，或者质量不好导致。 2、EO2型功能螺母卡套安装如何省力 如何安装没有安装规定使阻力摩擦变大就会使安装费力，在相关衔接处抹油可以省力不少，在接头体上螺纹部分抹上少许油，卡套与24度锥接触面、卡套与压紧螺母接触面都抹上少许油。
【查看】EO2型功能螺母卡套接头为防止振荡、泄露、热冲击、不正确装置所造成的严重而且会造成巨大损失的问题供给牢靠、防走漏密封的连接。 防走漏密封性能 装置在质量良好的EO2型功能螺母卡套管上时，即使在恶劣工作条件下卡套管接头也不会走漏。这是因为，这种卡套管接头依赖于金属对金属机械密封。通过拧紧接头螺母就可以把卡套冷挤压在卡套管上。 易于装置 EO2型功能螺母卡套管接头总是可检测的。开始装置好后，运用间隙检测规能使装置人员或检查人员保证卡套接头已充分紧固。如果螺母现已恰当拧紧，那么检测规就不能放进螺母六角形端头与接头本体之间。 简略的装置与一贯的初始装置可检测性最大程度地减少了装置错误。 什么使我们异乎寻常？EO2型功能螺母卡套接头的优异性能源自多种规划特点的结合。
【查看】跟着石油、化工、天然气、炼油等行业的迅速发展、对产品质量要求日趋严厉的今日，操控设施对这些液态气态的产品的质量起到了至关重要的效果，卡套接头的出现使得这么产品的密封性能大大提高。 EO2型卡套接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有用密封。 EO2型卡套接头具有衔接可靠、耐压才能高、耐温性，密封性和反复性好、安装检修方便、作业安全可靠等特色。 EO2型卡套接头的作业原理是将钢管插入卡套内，使用卡套螺母锁紧，冲突卡套，切入管子而密封。它与钢管衔接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不小心带来的弊端。因此它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控设备管路中的一种较为先进的衔接件。卡套接头适用于油、气、水等管路衔接。
【查看】EO2型功能螺母卡套安装注意事项: (1)必定要用记号笔做记号。一来工人自己可以断定是否拧到位，二来便于管理人员检查。 (2)螺母不要拧过头，特别是≤1/2”的小尺度卡套接头，由于紧固起来比较轻松，因此简单拧过头。假如拧过头，可能会损坏螺纹和卡套，甚至破坏TUBE管，形成走漏危险。 (3)运用带螺纹端的卡套接头(如Male Connector、FemaleConnector)时要注意螺纹的类型(或规范)，是NPT(60°圆锥管螺纹，美标产品常用)、PT(55°圆锥管螺纹，国内常用，日本也用得较多)，仍是其它类型。 (4)不要在管路有压力的情况下装置和紧固卡套接头。 (5)不要混用不同原料或不同品牌的卡套接头部件(接头本体、螺母、卡套)。 (6)紧固卡套接头时，切勿旋转接头本体，而应固定接头本体并旋转螺母。 (7)防止对未运用过的卡套接头进行不必要的拆卸(收货时库房保管员可以对不同规格的卡套接头抽一两个，拆开检查前、后卡套是否装反)。 (8)确保卡套接头外表清洁(内包装塑料袋只要在装置时才干拆开)，装置进程要随时将打开的接头封起来(可以用无尘胶带)。 (9)弯头处装置卡套接头时，有必要确保直管段L(参见图11)不小于表1中的数值。由于弯管后，越接近弯头的TUBE管外表会变得越不平，假如卡套接头太接近弯头，密封效果会变差，产生走漏危险。别的，有必要先弯管，再装卡套接头，而不能装好卡套接头后弯管。
