EO2型卡套接头装置过程 装置前要确保TUBE管衔接端的表面没有缺陷(无凹陷、凸起或刮痕等，否则 将难以密封)，端面切割成了90°，而且去除了管内外毛刺。 新的卡套接头装置过程： (1)将TUBE管完全刺进接头本体内并顶住肩部;用手指拧紧螺母(如图1) (2)在螺母和本体6 点钟的方位画一条线做记号(如图2、图3)。 (3)牢牢固定接头本体，将螺母紧固1-1/4圈停在9 点钟的方位(如图4) 【阐明：对于1/16”、1/8”、3/16”(或2、3、4mm)的卡套接头，只需要旋转3/4圈停在3点钟的方位】。 EO2型卡套接头拆开后重新装置过程： (1)拆开后的卡套接头如图5所示; (2)把带有卡套和螺母的TUBE管刺进接头本体，直到前卡套到位(如图6)。 (3)先用手拧紧螺母，然后用扳手旋转到拆开之前的方位(就是第1次装置时拧1-1/4圈或3/4圈后的方位)，再用扳手略微拧过一点点(如图7)。2、 EO2型卡套接头装置后查看 卡套接头如果没有拧到位，就有或许发生泄露(有或许其时不漏，但会成为运转后的危险)。现场管理人员能够通过如下三种方法进行查看： (1)查看卡套接头上的符号，看是否拧了1-1/4圈(或3/4圈); (2)拆开卡套接头，看卡套是否牢固的卡在TUBE管上; (3)用空隙检测规进行检测。 方法(1)简单易行，在管道通气或通水前后都能够进行。让工人严格依照图1~图4的过程装置了几个卡套接头，用空隙检测规检测后都符合要求，拆开后卡套也是十分牢固的卡在TUBE管上。 方法(2)只适用于管道通气或通水之前的检查。 方法(3)也十分简单，如果检测规无法刺进空隙，阐明接头已充沛紧固。如果能够刺进空隙，阐明还需要进行紧固。空隙检测规能够让供货商提供或许单独购买。但需要阐明的是不同品牌的卡套接头拧紧后的“空隙”或许纷歧样(没有验证)，因而不同品牌的卡套接头主张用该品牌配套的检测规来进行查看。 用检测规查看虽然很简便，但不或许所有工人都装备，即便装备了，工人也纷歧定会自觉使用。因而还是必须要求工人装置卡套接头时要做好记号，管理人员通过记号和检测规来检查是否拧紧。

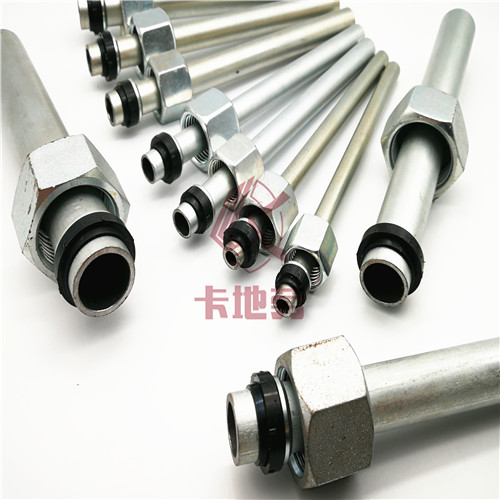

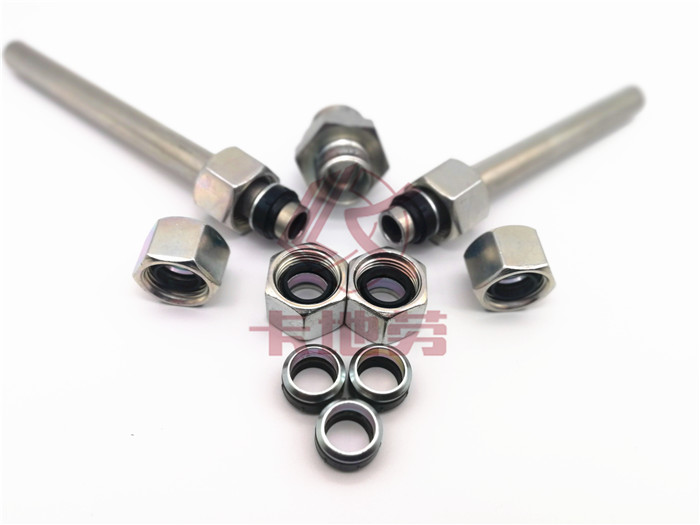

【查看】E02型功能螺母卡套产品介绍: 型式：E02型功能螺母卡套 密封方法：弹性橡胶24°锥面贴合密封； 契合规范：适配国内外各品牌契合ISO8343-1，DIN2353，DIN3861的24°锥卡套式管接头，适配各品牌契合规范的24°锥卡套螺母； 适用管道：各种公制金属钢管及塑料管（碳钢，不锈钢，铜，铝，聚酰胺...等契合规范的精细管材）; 密封卡套可供标准及资料：公制6L-42L , 6S-38S（详见标准表） / 镀锌碳钢卡环+NBR密封环，不锈钢316L卡环+VITON密封环，镀锌碳钢卡环+VITON密封环，NBR或VITON密封环也可独自订货用于后期保护维修更换； 典型应用场合：汽车工业自动化，液压机械，注塑机械，工程机械，重型机械，船舶工业，造纸职业......等各类液压，气动，水路，光滑管路连接体系；是现在世界上应用最广泛的管路连接件。
【查看】KDL超密封卡套标准，规格及应用 型式：KDL超密封卡套; 密封方式：弹性橡胶24°锥面贴合密封； 符合标准：适配国内外各品牌符合ISO8343-1，DIN2353，DIN3861的24°锥卡套式管接头，适配各品牌符合标准的24°锥卡套螺母； 适用管道：各种公制金属钢管及塑料管（碳钢，不锈钢，铜，铝，聚酰胺...等符合标准的精密管材）; 密封卡套可供规格及材料：公制6L-42L , 6S-38S（详见规格表） / 镀锌碳钢卡环+NBR密封环，不锈钢316L卡环+VITON密封环，镀锌碳钢卡环+VITON密封环，NBR或VITON密封环也可单独订购用于后期维护维修更换； 典型应用场合：汽车工业自动化，液压机械，注塑机械，工程机械，重型机械，船舶工业，造纸行业......等各类液压，气动，水路，润滑管路连接系统；是目前世界上应用最广泛的管路连接件。
【查看】预装是E02型卡套接头的最重要环节，直接影响到密封的可靠性。一般需求专用的预器，管径小的接头能够在台钳上进行预装。 是E02型卡套接头式接头日常运用中需求注意的七个方面为了更加全面的介绍卡套球阀、卡套接头的各项性能、规格、参数等等，咱们将持续发布最新常识，协助我们了解更多的信息。 1、预装是E02型卡套接头的最重要环节，直接影响到密封的可靠性。一般需求专用的预器，管径小的接头能够在台钳上进行预装。卡套接头主要有卡套式直通管接头、卡套式端 直通接通头、卡套式三通管接头等型式。即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，成果就会造成走漏，而此问题往往被忽视。正确的做法是，管子一端 用什么样的接头体衔接，对应的衔接端则用相同类型的接头预装，这样能最大极限地防止呈现走漏问题。 2、管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐，而且去除毛刺，清洗并用高压空气吹净后再运用。 3、预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。 4、预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不该有显着变形。在进行管路衔接时，再按规定的拧紧力安装。
【查看】E02型功能螺母卡套标准的很多，我把相关的标准都给你，你看看你要什么标准的 1、卡套式端直通管接头(GB/T 3733-2008) 2、卡套式锥螺纹直通管接头(GB/T 3734-2008) 3、卡套式端直通长管接头(GB/T 3735-2008) 4、卡套式锥螺纹长管接头(GB/T 3736-2008) 5、卡套式直通管接头(GB/T 3737-2008) 6、扩口式弯通管接头(GB/T 5630-2008) 7、扩口式可调向端弯通管接头(GB/T 5631-2008) 8、扩口式组合弯通管接头(GB/T 5632-2008) 9、扩口式可调向端三通管接头(GB/T 5633-2008) 10、扩口式组合弯通三通管接头(GB/T 5634-2008) 11、卡套式可调向端弯通三通管接头(GB/T 3743-2008) 12、卡套式锥螺纹弯通三通管接头(GB/T 3744-2008) 13、卡套式三通管接头(GB/T 3745-2008) 14、卡套式四通管接头(GB/T 3746-2008) 15、卡套式焊接管接头(GB/T 3747-2008)
【查看】E02型卡套接头安装过程: 1、预装。 卡套接头即 使是同一厂家的同一批货，这几种接头体上锥形孔的深度一般不一样，作用就构成了走漏，而此疑问一般被忽视。卡套接头预装是最重要的环节，直接影响到密封的 可靠性。通 常需求专用的预装器。管径小的接头能够在台钳上进行预装。具体做法是，用一个接头体作为母体，将螺母、卡套压紧到管子上即可。主要有卡套式直通 管接头、卡套式端直通接通头、卡套式三通管接 头等型式。 管子一端用什么样的接头体联接，对应的联接端则用一样类型的接头预装，这样能最大极限地防止出现走漏疑问。 管子端面应平齐。管子锯断后应在砂轮等东西上打磨平齐，而且去掉毛刺，清洗并用高压空气吹净后再用。 预装时，应尽量坚持管子与接头体的同轴度，若管子偏斜过大也会构成密封失效。 预装力不宜太大。应使卡套的的内刃刚好嵌入管子外壁，卡套不应有明显变形。在进行管路联接时，再按规则的拧紧力装置。φ6-10mm卡套的拧紧力为 64-115N、φ16mmr 259N、φ18mm的为450N。 如果在预装时卡套变形严厉，会失掉密封作用。如果不知道，能够上“F.T.N管件网”看看。 2、 阻挠参加密封胶等填料。有人为了取得非常好密封作用，在卡套上涂上密封胶，作用密封胶被冲入液压体系中，构成液压元件阻尼孔堵塞等缺陷。 3、 联接管路时，应使管子有满足的变形余量，防止使管子遭到拉伸应力。 4、 联接管路时，应防止使其遭到侧向力，侧向力过大会构成密封不严。 5、 联接管路时，应一次性紧好，防止屡次拆开，否则也会使密封功用变差。
